كيف أقوم بتثبيت رصيف عائم مصنوع من طوافات مفردة على الشاطئ؟
إرساء رصيف عائم تم تشييده من عائم عائم HDPE واحد تتطلب الوحدات نهجًا منظمًا يوازن بين الظروف البيئية وتوقعات الأحمال والخصائص الفيزيائية الفريدة للبولي إيثيلين عالي الكثافة. على عكس الأرصفة الثابتة، يرتفع الرصيف العائم وينخفض مع مستويات المياه، مما يعني أن نظام التثبيت يجب أن يستوعب الحركة الرأسية مع مقاومة القوى الأفقية من الرياح والأمواج والتيارات. توفر هذه المقالة منهجية احترافية خطوة بخطوة لتأمين قاعدة الإرساء المعيارية الخاصة بك، مع فحص المواصفات الفنية لـ عائم عائم HDPE واحد النظام ومتغيراته والمزايا التشغيلية التي يقدمها شريك التوريد الموثوق به.
1. فهم مبدأ التثبيت للعوامات المعيارية

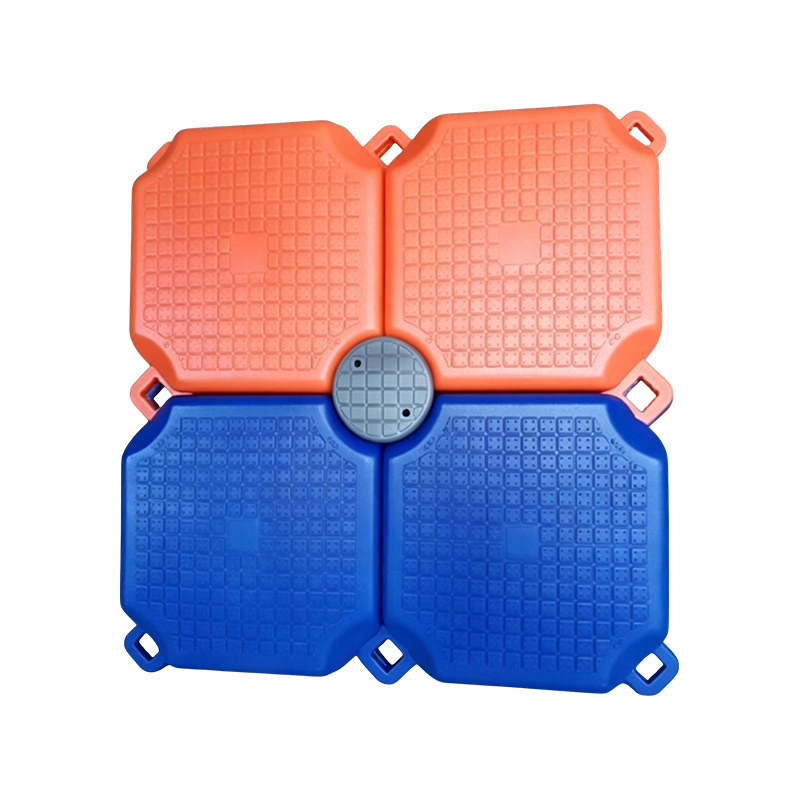

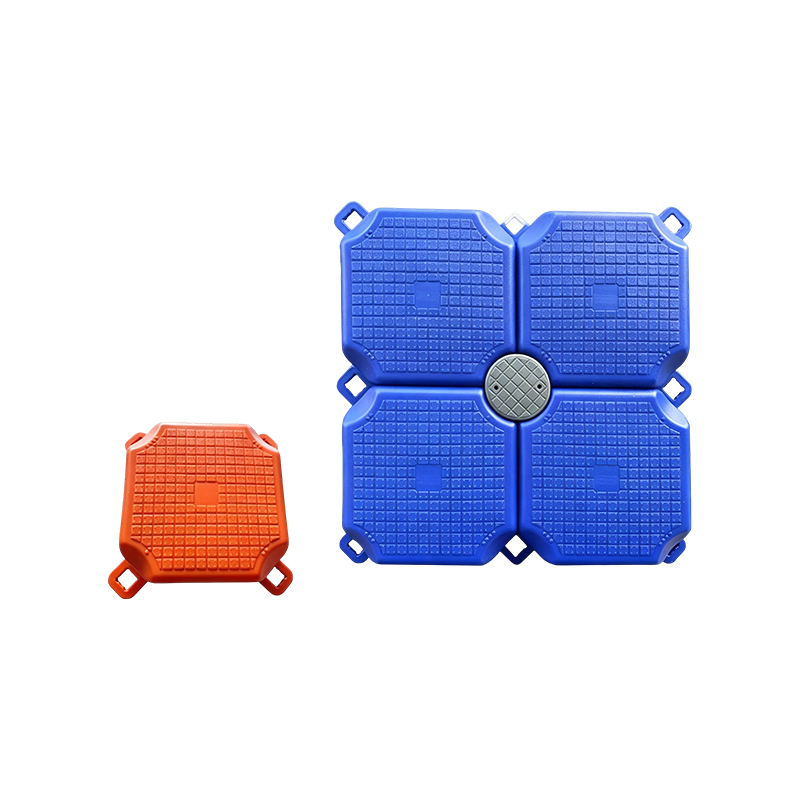

التحدي الأساسي في تثبيت الرصيف العائم هو أن نظام الإرساء يجب أن يسمح بالحركة العمودية الحرة (المد والجزر أو التقلبات الموسمية) مع الحفاظ على وضع أفقي ثابت. للأرصفة المبنية بـ عائم عائم HDPE واحد الكتل - قياس كل منها 50 × 50 × 40 سم ووزنها 7.0 كجم - يؤثر إجمالي الطفو وخصائص السحب بشكل مباشر على شد خط المرساة. تحتوي المنصة النموذجية التي تبلغ مساحتها 1 متر مربع (أربعة طوافات) على غاطس فارغ يبلغ 2.5-3 سم فقط، ولكن تحت حمولة 150 كجم، يزيد الغاطس إلى 15-20 سم؛ عند الحد الأقصى البالغ 325 كجم، يهبط إلى 35-40 سم. يعني هذا الاختلاف الكبير في المسودة أن خطوط التثبيت يجب أن تكون مرنة أو بها ارتخاء كافٍ لمنع غمر الرصيف أثناء ظروف التحميل العالية. الطرق الأكثر شيوعًا هي القطب والأكمام نظام (أكوام التوجيه العمودية)، و مرساة الوزن الثقيل النظام (الكتل الخرسانية)، و المسمار في مرساة حلزونية نظام للقيعان الناعمة. تتفاعل كل طريقة بشكل مختلف مع عائم عائم HDPE واحد التكوين، والاختيار يعتمد على عمق الماء، والركيزة السفلية، والتعرض للموجة.
2. تصنيف المنتج حسب التكوين الهيكلي
لتنفيذ خطة ترسيخ مناسبة، من الضروري إدراك ذلك عائم عائم HDPE واحد الوحدات ليست متجانسة. يتم تقديمها في العديد من التكوينات التي تؤثر على نقاط المرفقات وتوزيع الأحمال. بناءً على مواصفات المنتج من شركة هانغتشو لوتاي للاستيراد والتصدير للتجارة المحدودة، يمكننا التمييز بين ثلاث فئات فرعية أساسية: تعويم مسطح قياسي ، ال تعويم منخفض المستوى ، و عززت تعويم الثقيلة . يحتوي كل منها على إدخالات تثبيت مميزة، وفتحات موصل، وتقييمات تحميل علوي تؤثر على كيفية تثبيت أقواس التثبيت ومرابط الإرساء.
2.1 الطفو المسطح القياسي – متعدد الأغراض

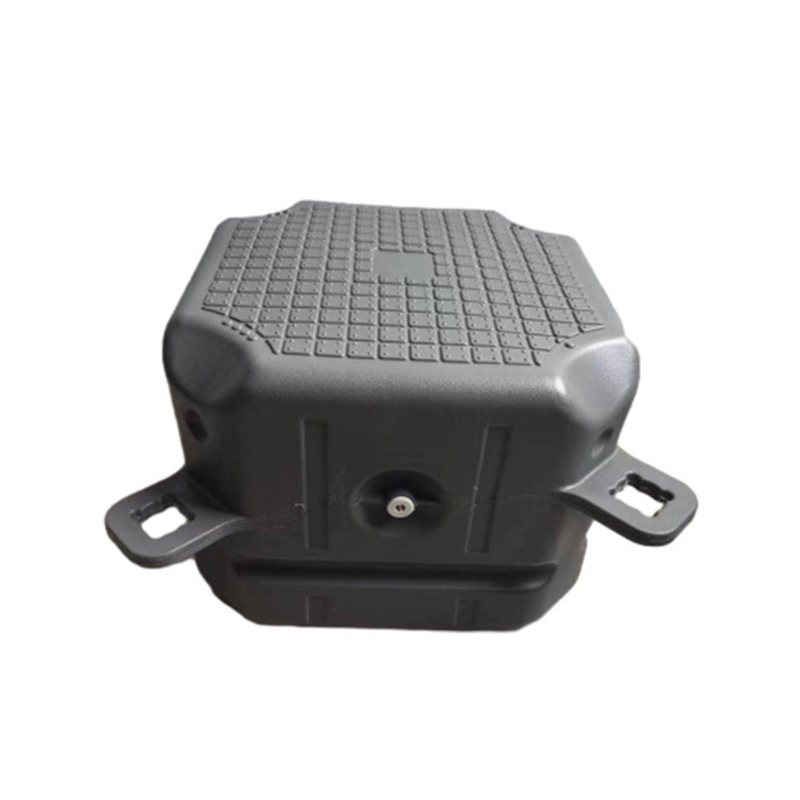

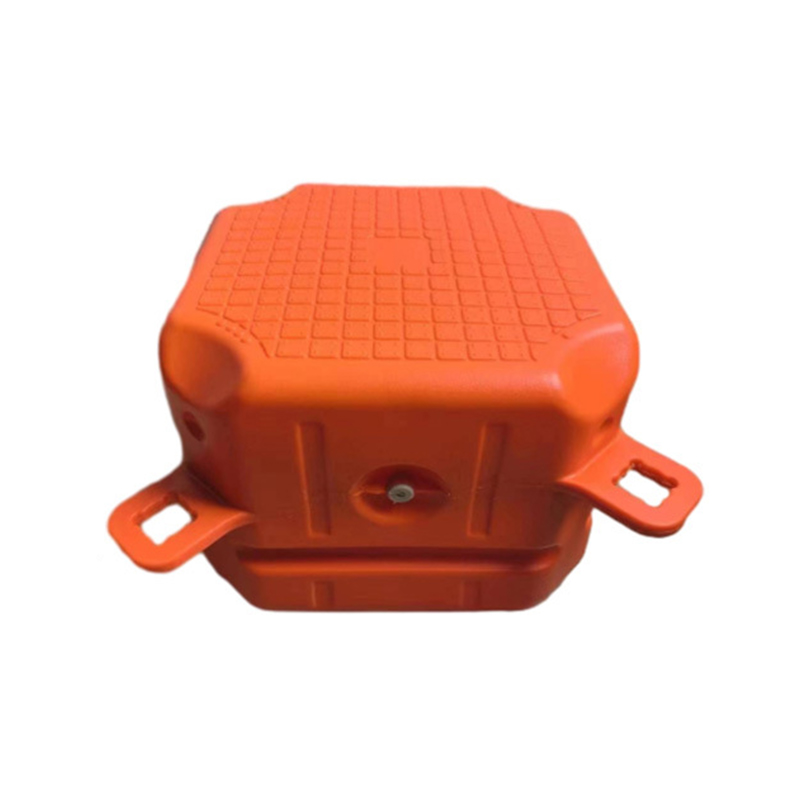

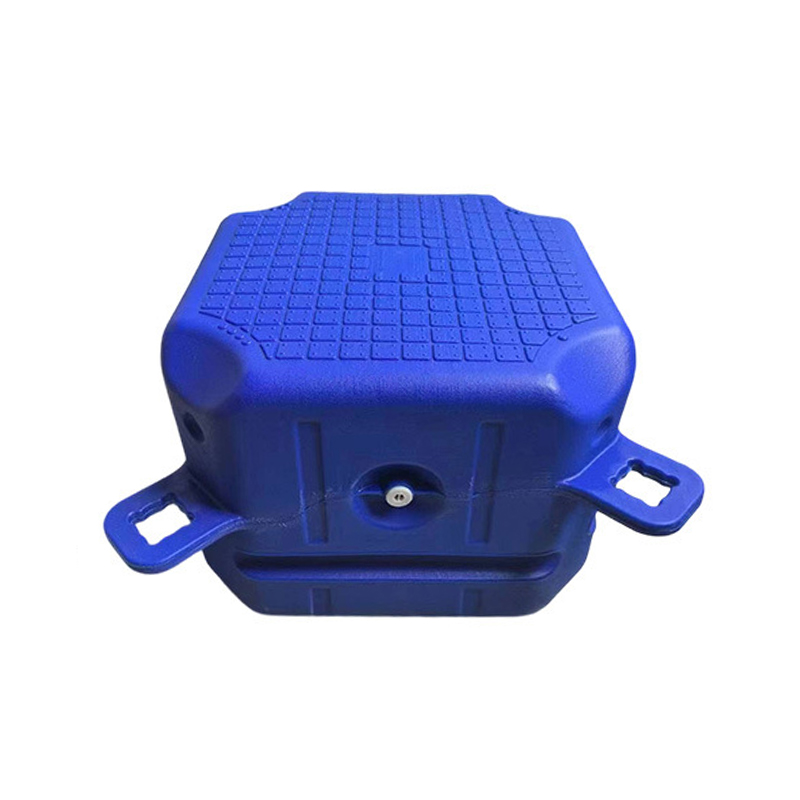

يعد شقة قياسية Float هو النموذج الأساسي، وهو متوفر باللون الأزرق والبرتقالي والرمادي. يتميز سطحه العلوي بملمس مضاد للانزلاق، وتشتمل الوجوه الجانبية على فتحات موصل مصبوبة للدبابيس البلاستيكية أو البراغي المصنوعة من الفولاذ المقاوم للصدأ. يُستخدم هذا النوع بشكل شائع في الأرصفة الموسمية ومراسي القوارب الصغيرة ومنصات السباحة. عند تثبيت رصيف مصنوع من هذا النوع العائم، فإن الممارسة الموصى بها هي تركيب أربع عيون إرساء زاوية باستخدام مسامير تخترق ارتفاع الوحدة بالكامل وهو 40 سم. نظرًا لأن العوامة لها سمك جدار موحد يبلغ حوالي 8 مم، يجب إغلاق فتحات المسامير بالسيليكون البحري لمنع دخول الماء. الحد الأقصى للحمل العلوي الذي يبلغ 325 كجم لكل متر مربع - عند توزيعه على رصيف 3 × 3 متر (9 متر مربع) - يسمح بحمولة إجمالية تبلغ حوالي 2.9 طن متري، ولكن يجب تصميم نظام التثبيت للقوى الديناميكية التي يمكن أن تتجاوز 50٪ من الوزن الساكن. لهذه الفئة، هانغتشو لوتاي للاستيراد والتصدير للتجارة المحدودة يوفر أقواس تثبيت مسبقة الصنع من الفولاذ المقاوم للصدأ تتوافق مع المسافة القياسية للموصل، مما يبسط التثبيت الميداني.
2.2 تعويم منخفض المستوى – تقليل انحراف القذيفه بفعل الرياح واستخدام المياه الضحلة
يشترك الطراز ملف تعريف منخفض Float في نفس المساحة التي تبلغ 50 × 50 سم ولكن ارتفاعه مخفض بمقدار 30 سم (مقارنة بالقياس القياسي 40 سم). يقلل هذا التصميم من مركز الجاذبية ويقلل من مقاومة الرياح، مما يجعله مثاليًا للبحيرات أو الخزانات المكشوفة حيث تتكرر العواصف. ومع ذلك، فإن انخفاض الطفو يعني أن الغاطس الفارغ أصبح أعمق قليلاً (3.5-4 سم)، وينخفض حد الحمولة إلى 250 كجم لكل متر مربع. يتطلب تثبيت رصيف منخفض المستوى اتباع نهج أكثر لطفًا: المراسي المسمار يُفضل استخدام الألواح الحلزونية على الكتل ذات الوزن الساكن لأن الرصيف الأخف قد يرفع الكتل الخرسانية من القاع أثناء هبوب العواصف. قنوات التوصيل الجانبية مطابقة للإصدار القياسي، لذلك يمكن استخدام نفس أجهزة الإرساء. لهذا البديل، عوامة المارينا العائمة يعد التكامل فعالاً بشكل خاص - حيث تتم إضافة عوامات كروية صغيرة على طول خطوط التثبيت لتقليل الاحتكاك وتوفير مؤشر بصري للعمق. قام الفريق الهندسي لشركة هانغتشو لوتاي بتطوير مجموعة تثبيت مخصصة لهذا الملف، بما في ذلك حبل النايلون مع استطالة بنسبة 30% وسلسلة مجلفنة للقسم السفلي.
2.3 العوامة المقواة للخدمة الشاقة - الأرصفة الصناعية عالية التحميل
تم تصميم الإصدار شديد التحمل للمرافئ التجارية ومنصات الصيد والوصول إلى المعدات الثقيلة، ويستخدم غلافًا أكثر سمكًا بنسبة 50% (اسمي 12 ملم) وأضلاعًا داخلية متقاطعة. تصل سعة التحميل العلوي إلى 450 كجم لكل متر مربع، ويزداد وزن الوحدة إلى 10.5 كجم. هذا الطفو متوفر باللون الرمادي والبرتقالي فقط. ترسيخ متطلبات قفص الاتهام الثقيلة أنظمة توجيه الأكوام — أكوام فولاذية أو خرسانية عمودية تمر عبر حلقات توجيه متصلة بزوايا الرصيف. تقيد الأكوام الحركة الأفقية مع السماح بالانزلاق الرأسي الحر. يجب تثبيت كل حلقة توجيه على العوامة باستخدام ألواح دعم شديدة التحمل، والتي تعمل على توزيع القوى الجانبية عبر طوافات متعددة. لهذه الفئة، الجملة حوض عائم عائم سلسلة التوريد التي تقدمها هانغتشو لوتاي للاستيراد والتصدير للتجارة المحدودة يتضمن أقواس توجيه ملحومة مسبقًا وأكمام كومة ذات حجم مخصص، مما يضمن تطابق أجهزة التثبيت مع الهيكل المعزز للطفو. بالإضافة إلى ذلك، تقدم الشركة تصنيع المعدات الأصلية/تصنيع التصميم الشخصي خدمات لتعديل مواضع الموصل لتباعد الأكوام بشكل فريد.
| نوع تعويم | الارتفاع (سم) | الحمولة القصوى (كجم/م²) | مسودة فارغة (سم) | نوع المرساة الموصى به |
| Standard Flat | 40 | 325 | 2.5 - 3.0 | الوزن الساكن أو حلزوني |
| Low-Profile | 30 | 250 | 3.5 - 4.0 | حلزوني (مفضل) |
| الثقيلة | 40 | 450 | 3.0 - 3.5 | نظام توجيه الكومة |
3. إجراء التثبيت خطوة بخطوة
بغض النظر عن النوع العائم، فإن عملية التثبيت المادي تتبع تسلسلًا منطقيًا. تتضمن الخطوات التالية بيانات التحميل والمسودة الخاصة بالملف عائم عائم HDPE واحد لضمان السلامة وطول العمر.
- تقييم الموقع – قياس عمق المياه عند المد العالي والمنخفض، وتحديد تكوين القاع (الرمال، الطين، الصخور)، وحساب الحد الأقصى لجلب الرياح.
- اختيار مرساة – اختر بين الوزن الساكن (الكتل الخرسانية، 50-100 كجم لكل منها)، والمثبتات الحلزونية (مثالية للقيعان الرملية/الموحلة)، أو أدلة الخوازيق (للمياه العميقة والأحمال الثقيلة). لرسو السفن القياسي 3 × 3 م باستخدام عائم عائم HDPE واحد غالبًا ما تكون الوحدات ومرسيتان ثقيلتان (80 كجم لكل منهما) في الزوايا البحرية وخطين ساحليين كافيين.
- تكوين خط الإرساء - استخدم نطاقًا بنسبة 2:1 (طول الخط إلى عمق الماء) للسلسلة، أو 3:1 لحبل النايلون. قم بإرفاق الخطوط بعيون الزاوية المعززة للطفو - يجب أن تكون هذه العيون مدعومة بحلقات كبيرة لمنع السحب.
- التثبيت – نشر المراسي وربط الخطوط بها عوامة المارينا العائمة يطفو الخط الأوسط لإبقاء الحبل بعيدًا عن القاع، ويضبط التوتر بحيث يكون الرصيف مستويًا عند مستوى الماء المتوسط.
- اختبار – تطبيق حمولة نقطة 150 كجم (محاكاة الشخص والعتاد) في المركز والزوايا؛ قم بقياس زيادة الغاطس (يجب أن تكون 15-20 سم) وتأكد من أن خطوط التثبيت لا تصبح مشدودة إلى درجة غمر السطح.
4. قدرات الشركة وضمان الجودة
هانغتشو لوتاي للاستيراد والتصدير للتجارة المحدودة يقف وراء كل عائم عائم HDPE واحد مع نظام الجودة الشامل. يقع المقر الرئيسي للشركة في هانغتشو، وتدير قاعدتين للتصنيع في تايتشو وهينان، وتقدم أسعارًا مباشرة للمصنع وامتثالًا صارمًا لمعايير ISO 9001. تم اختبار جميع العوامات من حيث ثبات الأشعة فوق البنفسجية، ومقاومة الصدمات عند -60 درجة مئوية، والتشوه عند 80 درجة مئوية - مما يغطي نطاق التشغيل بأكمله. علاوة على ذلك، يمكن لفريق البحث والتطوير التابع للشركة تطوير أقواس تثبيت ولوحات موصلات مخصصة بناءً على رسومات موقعك، وهي خدمة ذات قيمة خاصة للمتغيرات الثقيلة والمنخفضة المستوى. مع شهادات CE وCNAS وبراءات الاختراع الدولية المتعددة، تضمن الشركة ذلك الجملة حوض عائم عائم النظام يلبي أعلى المعايير العالمية. تشمل صادراتها أمريكا الشمالية وأوروبا وآسيا والمحيط الهادئ والشرق الأوسط، مع سجل حافل في تقديم مجموعات التثبيت الكاملة إلى جانب الطوافات. يقلل هذا النهج المتكامل - التوريد والدعم الهندسي - من مخاطر عدم تطابق الأجهزة والتعديلات في الموقع.
5. المزايا التشغيلية للتثبيت المعياري
- القدرة على التكيف – يمكنك إعادة تكوين تخطيط الإرساء عن طريق الإضافة أو الإزالة عائم عائم HDPE واحد الوحدات دون تغيير مواضع التثبيت، طالما ظل الحمل الإجمالي ضمن غلاف التصميم.
- بساطة الصيانة – يمكن فك كل عوامة على حدة واستبدالها في حالة تلفها، دون الإضرار بنظام الإرساء بأكمله.
- مرونة درجة الحرارة - تحتفظ مادة HDPE بخصائصها الميكانيكية من -60 درجة مئوية إلى 80 درجة مئوية، لذلك لا تصبح عيون التثبيت وفتحات الموصل هشة أو ناعمة بمرور الوقت.
- خالية من التآكل - على عكس البراميل الفولاذية، لا يصدأ HDPE، لذا تظل نقاط التثبيت سليمة من الناحية الهيكلية حتى في بيئات المياه المالحة، مما يطيل عمر خدمة نظام التثبيت بأكمله.
الأسئلة المتداولة
س 1: هل يمكنني استخدام مرساة واحدة ذات وزن ساكن لرصيف 2 × 2 متر مصنوع من طوافات عائمة واحدة من HDPE؟
نعم، بالنسبة لمنصة تبلغ مساحتها 2 × 2 متر (أربعة أمتار مربعة، إجمالي الطفو ~ 1300 كجم)، يمكن أن تعمل كتلة خرسانية واحدة بوزن 80 كجم في المركز البحري في المياه المحمية. ومع ذلك، هانغتشو لوتاي للاستيراد والتصدير للتجارة المحدودة توصي باستخدام مرساتين على الأقل للتكرار، خاصة إذا كان الرصيف يستخدم لركوب القوارب.
س2: كيف يمكنني ربط خطوط الإرساء بالطفو المنخفض دون إضعاف الهيكل؟
يحتوي الطفو المنخفض على فتحات جانبية مصبوبة تقبل أقواس حزام الفولاذ المقاوم للصدأ. استخدم نقاط التثبيت هذه المصممة في المصنع بدلاً من حفر ثقوب جديدة. إذا كانت هناك حاجة إلى عيون إضافية، فقم بالحفر فقط من خلال السطح العلوي (وليس الجدران الجانبية) واستخدم لوحة دعم مع حشية من النيوبرين للحفاظ على سلامة الماء.
س3: ما هو أقصى ارتفاع للموجة يمكن أن يتحمله رصيف الخدمة الشاقة الموجه بالأكوام؟
مع العوامات المقواة من Hangzhou Lutai ، ال system is rated for wave heights up to 1.2 meters, provided the pile diameter is at least 15 cm and the guide sleeves are lubricated periodically. The limiting factor is not the float itself but the pile embedment depth.
س 4: هل يمكنني الجمع بين العوامات القياسية والمنخفضة المستوى في رصيف واحد لأغراض التثبيت؟
نعم، لكن الهيكل المدمج سيكون له طفو غير متساوي. يجب وضع نقاط التثبيت في أقسام المسودة المنخفضة (القياسية) لمنع العوامات منخفضة المستوى من الغمر أثناء الأحمال الثقيلة. من الآمن دائمًا استخدام نوع عائم موحد لقسم رصيف معين الجملة حوض عائم عائم يمكن تصميم الطلبات الواردة من Hangzhou Lutai لنوع واحد لتبسيط تصميم التثبيت.
